1. تعريف المنتج

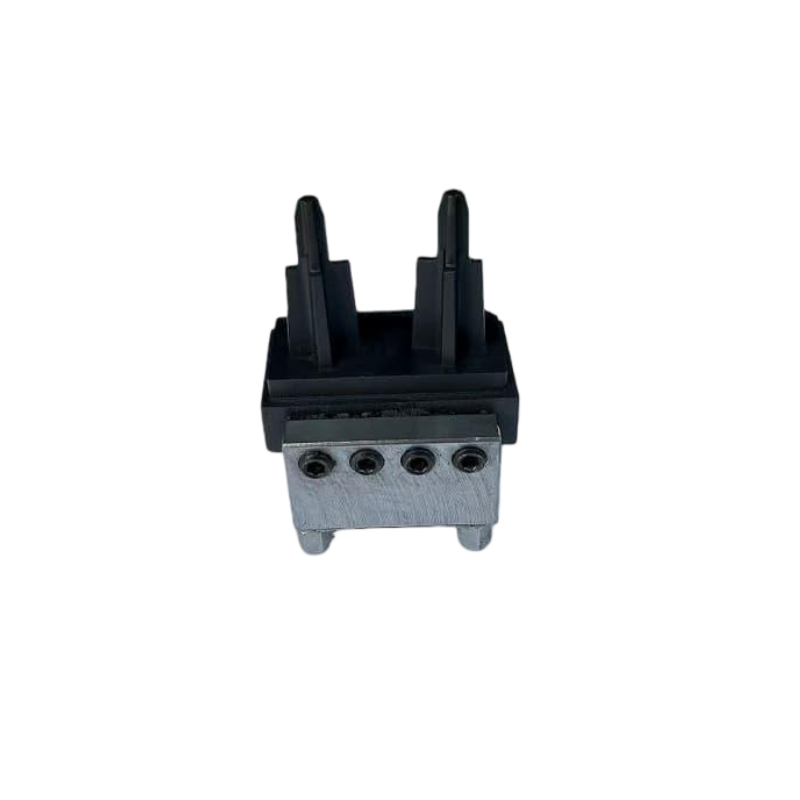

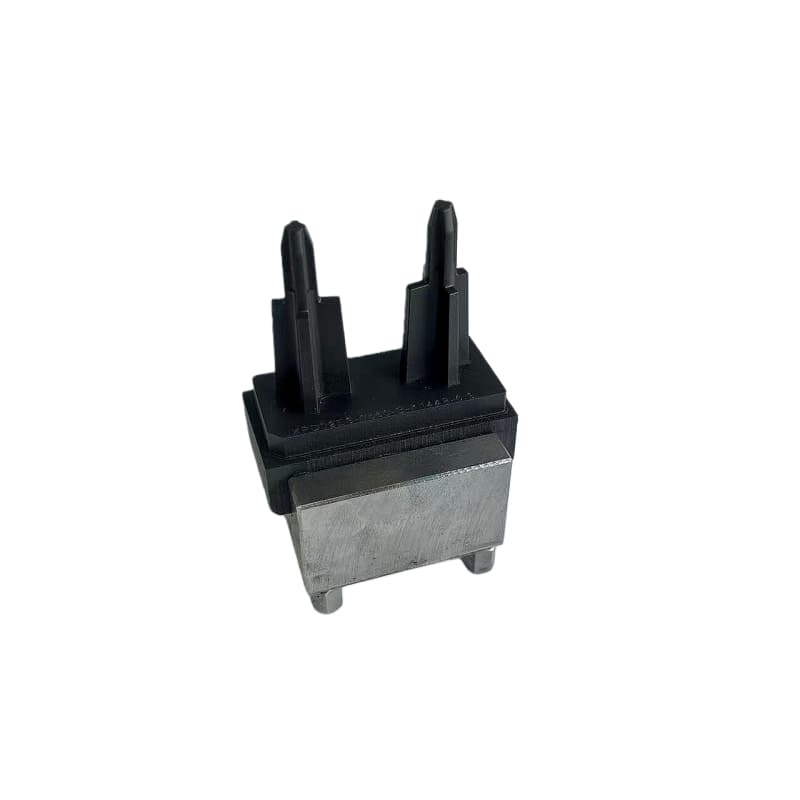

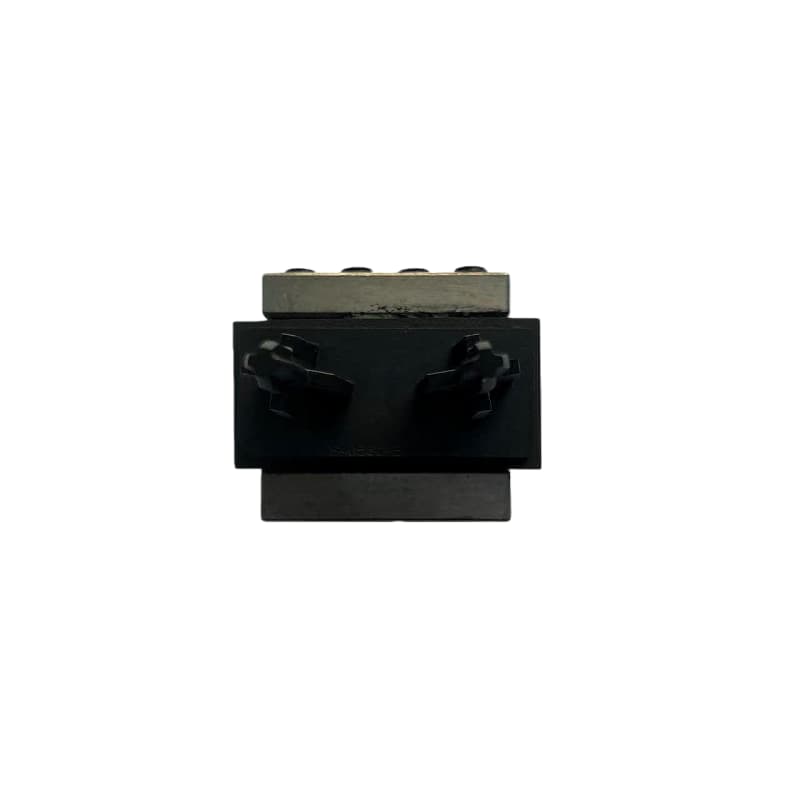

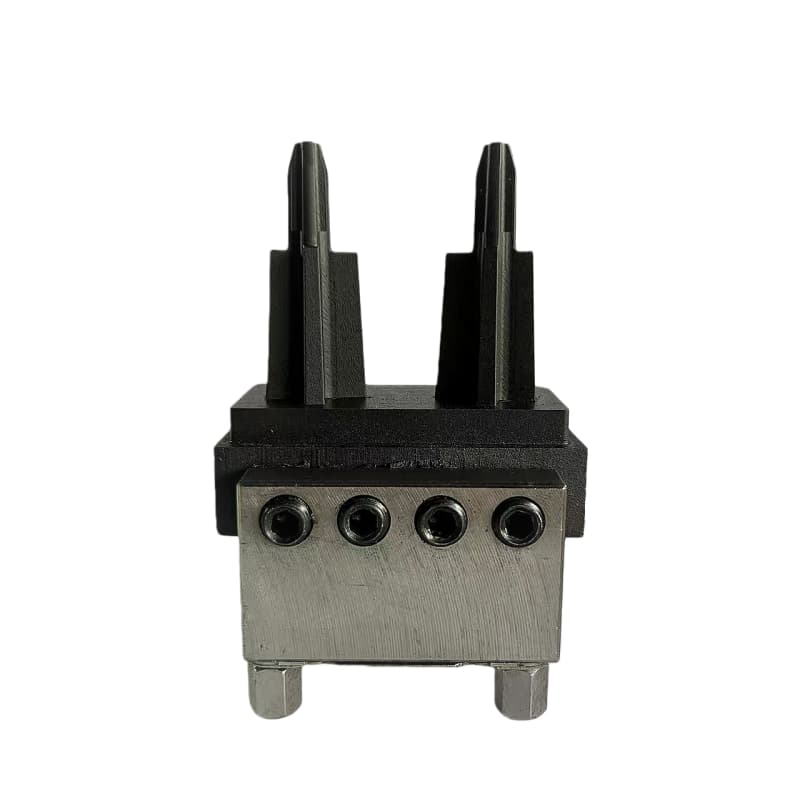

هذا هو قطب جرافيت دقيق مصمم خصيصًا لأنظمة التركيب 3R. مصنوع من مواد جرافيت عالية النقاء عبر القطع الدقيق باستخدام الحاسب الآلي، وتكمن قيمته الأساسية في التوافق السلس مع تركيبات 3R من خلال واجهات موحدة، مما يتيح معالجة تحديد المواقع على مستوى الميكرون مع "التثبيت لمرة واحدة وإعادة الاستخدام متعدد العمليات".
يعمل كمكون موصل للتيار ورابط رئيسي بين الأدوات المرنة 3R وعمليات مثل EDM (تصنيع التفريغ الكهربائي)، فهو يحل مشكلات التثبيت التي تستغرق وقتًا طويلاً وأخطاء تحديد المواقع الكبيرة باستخدام أقطاب الجرافيت التقليدية، مما يوفر حلول توصيل فعالة ومستقرة للتصنيع الدقيق.
2. ميزات الشكل
إنها تعتمد تصميمًا مشتركًا لـ "واجهة موحدة + رأس قطب كهربائي مخصص". تتميز نهاية وصلة التثبيت 3R ببنية تحديد المواقع ذات المواصفات الموحدة مع فتحات بطاقة دقيقة وفتحات ملولبة، مما يحقق توافقًا بنسبة 99% مع مقاعد قاعدة 3R وخطأ تثبيت متكرر يبلغ ≥ 0.002 مم. يمكن معالجة جسم القطب الكهربائي إلى هياكل أسطوانية أو مخروطية أو ذات أشكال خاصة، في حين يمكن تحويل رأس القطب الكهربائي إلى حواف حادة أو أسطح مسطحة أو أسطح منحنية معقدة بناءً على احتياجات المعالجة.
سطحه يخضع لتلميع المرآة، مع خشونة Ra ≥ 0.4μm ولا توجد نهايات مسدودة موصلة؛ يتم حجز فتحات تثبيت موضع التثبيت 3R في الذيل، بحيث تتكيف مع الإمساك والتثبيت السريع في خطوط الإنتاج الآلية - وهي ميزة تجعلها خيارًا تنافسيًا بين منتجات الجرافيت المخصصة.
3. خصائص المواد
المادة الأساسية هي الجرافيت المتوازن عالي النقاء، مع متوسط حجم الجسيمات 5-7μm، والكثافة 1.85-1.9g/cm³، ومحتوى الرماد 0.02PPM فقط، مما يضمن محتوى شوائب منخفض للغاية لتجنب تلوث قطع العمل أثناء المعالجة. لديه مقاومة 10-14μΩ·m للتوصيل الحالي الفعال وفقدان الحرارة المنخفض تحت التيار العالي. الموصلية الحرارية تصل إلى 95-100W/m·k لتوزيع الحرارة بشكل موحد، ومناسبة لظروف العمل ذات درجات الحرارة العالية.
مع قوة الانثناء 65-70MPa وقوة الضغط 150-160MPa، فإنه يعرض خصائص ميكانيكية ممتازة ولا يتشوه بسهولة أثناء التثبيت. معامل التمدد الحراري هو 4.9-6.8×10⁻⁶/°C، مما يضمن ثبات الأبعاد القوي أثناء تغيرات درجة الحرارة وعدم تسوس الدقة بعد الاستخدام طويل الأمد. تتميز بصلابة Shore 68-95، مما يوفر مقاومة جيدة للتآكل ومقاومة للصدمات من أجل عمر خدمة طويل.
4.سيناريوهات التطبيق
إنها مناسبة بشكل أساسي لسيناريوهات المعالجة الدقيقة التي تهيمن عليها تركيبات 3R:
في معالجة EDM، يتم استخدامه لمعالجة الثقوب الدقيقة والأخاديد ذات الشكل الخاص في المواد التي يصعب معالجتها مثل الفولاذ القالب وسبائك التيتانيوم؛
وفي مجال أشباه الموصلات، فإنه يحقق تحديد موضع دقيق لأقطاب قطع الويفر عند مطابقته مع تركيبات 3R؛
في تصنيع أجزاء الفضاء الجوي، فإنه يوفر توصيلًا مستقرًا لمعالجة التفريغ الكهربائي الدقيقة لمكونات السبائك ذات درجة الحرارة العالية؛
وفي صناعة القوالب، فهو بمثابة قطب كهربائي لنقش القوالب البلاستيكية وقوالب الختم، مما يضمن الاتساق في المعالجة متعددة العمليات.
