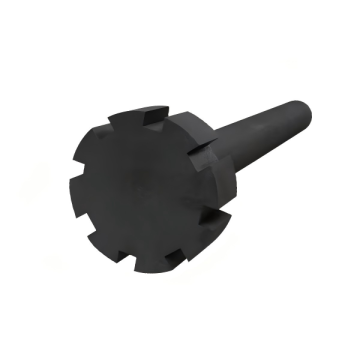

يُعد دوار الجرافيت المتين وعالي القوة المخصص مكونًا أساسيًا مصممًا للبيئات الصناعية القاسية. من خلال تحسين المواد والابتكار الهيكلي، فإنه يحقق الأداء الشامل بما في ذلك القوة العالية، ومقاومة التآكل، ومقاومة الصدمات الحرارية، ومقاومة التآكل. ويستخدم على نطاق واسع في صهر المعادن، والمعالجة الكيميائية، والطاقة، وغيرها من المجالات.
1. ميزات المظهر: تصميم دقيق موجه نحو الوظيفة
الهيكل العام
يتكون عادة من عمود مجوف ورأس دوار (المكره). يتصل العمود المجوف بنظام توصيل الغاز، بينما يقوم رأس الدوار بتوزيع الغازات الخاملة (مثل الأرجون والنيتروجين) إلى فقاعات دقيقة من خلال الدوران عالي السرعة. يتم حقن هذه الفقاعات في المعدن المنصهر لإزالة الشوائب مثل الهيدروجين.
تصميم المكره
تتميز بهياكل على شكل المروحة أو على شكل توربين مع عدد الشفرات والزاوية والانحناء المُحسّن من خلال ديناميكيات الموائع لضمان توزيع الغاز بشكل موحد. على سبيل المثال، يعمل تصميم التوربين ذو الشفرات الأربع على زيادة مساحة الاتصال بالمعدن المنصهر بالغاز، مما يعزز كفاءة تفريغ الغاز.
المعالجة السطحية
الأسطح الملساء: تقلل من التصاق المعدن المنصهر، مما يقلل من تكرار التنظيف.
طلاء مضاد للأكسدة: مثل طلاء كربيد السيليكون (SiC) أو طلاء نيتريد البورون (BN)، مما يحسن مقاومة الأكسدة في درجات الحرارة العالية ويطيل عمر الخدمة.
المعالجة المضادة للتآكل: بالنسبة للبيئات الكيميائية، يتم تشريب الأسطح بمادة البولي تترافلوروإيثيلين (PTFE) لمقاومة التآكل الحمضي والقلوي.
2. أنواع المواصفات: خيارات متنوعة لتكييف التطبيق
نطاق البعد
بأقطار تتراوح من 20 مم إلى 500 مم، بأطوال قابلة للتخصيص لتناسب مساحة المعدات. الحد الأدنى من الدقة ±0.1 مم يناسب التركيبات بدءًا من الأدوات الدقيقة الصغيرة وحتى المعدات الصناعية الكبيرة.
درجات الأداء
النوع القياسي: مناسب لصهر الألومنيوم التقليدي، مع قوة الانحناء ≥10 ميجا باسكال وقوة الضغط ≥24 ميجا باسكال.
النوع عالي القوة: يستخدم الجرافيت عالي الكثافة (الكثافة الظاهرية ≥1.73 جم/سم مكعب)، مع تعزيز قوة الانحناء إلى ≥12 ميجا باسكال وقوة الضغط ≥31 ميجا باسكال، ومناسب لبيئات الضغط العالي.
نوع درجة الحرارة العالية للغاية: معزز بألياف الكربون، مما يوفر مقاومة لدرجة الحرارة تتجاوز 675 درجة مئوية، وهو مثالي للطاقة النووية أو تطبيقات الفضاء الجوي.
طرق الاتصال
توفر وصلات الحافة، أو التوصيلات الملولبة، أو واجهات التوصيل السريع، المتوافقة مع المعدات من مختلف العلامات التجارية.
3. تركيب المواد: اختراقات الأداء في التعزيز المركب
المواد الأساسية
المادة الأساسية هي الجرافيت عالي النقاء مع محتوى الكربون > 99.5% ومحتوى الرماد <0.3%، مما يضمن الاستقرار الكيميائي والتوصيل الكهربائي.
مراحل التعزيز
ألياف الكربون: تعزز قوة الشد ومقاومة الصدمات مع تقليل معامل التمدد الحراري (CTE ≥ 2.5×10⁻⁶/°C).
الجسيمات المعدنية: مثل النيكل (Ni) أو سبائك Inconel®، مما يعزز التوصيل الحراري (الموصلية الحرارية ≥130 واط/(م·ك)) ومناسب لسيناريوهات التسخين السريع.
إضافات
مشرب بزيت السيليكون أو ثاني كبريتيد الموليبدينوم (MoS₂)، مما يقلل من معامل الاحتكاك لتحقيق التشحيم الذاتي، وتقليل وقت توقف المعدات للصيانة.
4. الصناعات التطبيقية: المكونات الأساسية عبر القطاعات
صهر المعادن
في صهر المعادن غير الحديدية (مثل الألومنيوم والنحاس)، تعمل أجزاء الجرافيت كمكونات أساسية في أنظمة تفريغ الغاز. ومن خلال حقن الغازات الخاملة، فإنها تزيل الهيدروجين من المعادن المنصهرة، مما يقلل من عيوب المسامية ويحسن معدلات الإنتاج. على سبيل المثال، يمكن لدوارات الجرافيت في صب سبائك الألومنيوم تقليل محتوى الهيدروجين إلى أقل من 0.1 مل/100 جم.
الكيمياء والطاقة
مناسب لتحريك المفاعلات وتطبيقات تشتيت الغاز ذات درجة الحرارة العالية، ومقاومة التآكل الناتج عن الوسائط العدوانية. على سبيل المثال، في محطات الطاقة النووية، يتم استخدامه في أنظمة تنقية سائل التبريد لضمان السلامة من الإشعاع.
الفضاء الجوي
يعمل بمثابة مانع لدرجات الحرارة المرتفعة في أنظمة توصيل وقود المحركات الصاروخية، ويتحمل الصدمات الحرارية الشديدة والأحمال الميكانيكية.
تصنيع الأدوات الآلية
تستخدم كمحامل مغزلية في أدوات الآلات CNC أو أختام المفاصل في الروبوتات الصناعية، مما يقلل من تآكل الاحتكاك ويعزز دقة الحركة.
5. خيارات التخصيص: حلول مخصصة
تخصيص البعد
اضبط القطر والطول وشكل المكره لتناسب مساحة المعدات، ودعم النمذجة ثلاثية الأبعاد والنماذج الأولية السريعة.
تعديل صياغة المواد
قم بتحسين مقاومة درجات الحرارة أو مقاومة التآكل أو القوة الميكانيكية عن طريق تعديل نقاء مواد الجرافيت أو محتوى ألياف الكربون أو نوع الجسيمات المعدنية. على سبيل المثال، يتم توفير دوارات الجرافيت فائقة النقاء (محتوى الرماد <0.1%) لصناعة أشباه الموصلات.
تحسينات الأداء
دمج التصميمات المقاومة للانفجار، أو الطلاءات المضادة للكهرباء الساكنة، أو أجهزة الاستشعار اللاسلكية للمراقبة عن بعد والصيانة التنبؤية.
الامتثال للشهادة
تقديم منتجات معتمدة من ASTM أو DIN أو ISO لتلبية متطلبات الوصول إلى الأسواق العالمية.
