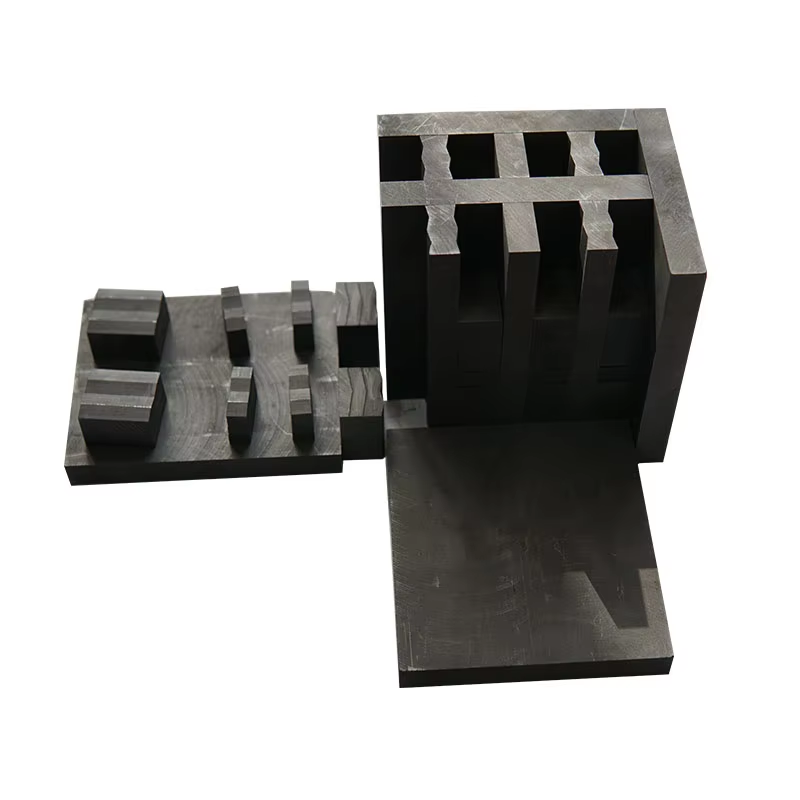

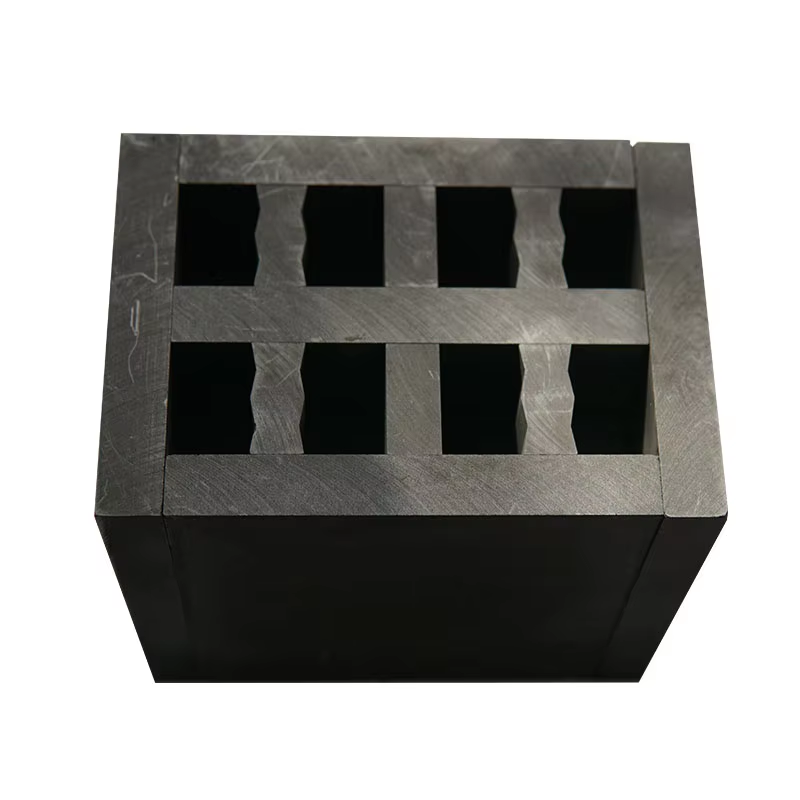

تطبيق تعدين ذو قوة ضغط عالية قالب الجرافيت هو أداة أساسية مصممة خصيصًا للبيئات المعدنية ذات درجات الحرارة العالية والضغط العالي. من خلال تحسين المواد والابتكار الهيكلي، فإنه يحقق الأداء الشامل بما في ذلك مقاومة درجات الحرارة العالية، ومقاومة الصدمات الحرارية، ومقاومة التآكل، ودقة الأبعاد العالية، ويستخدم على نطاق واسع في صب المعادن، وتعدين المساحيق، ومعالجة أشباه الموصلات، وغيرها من المجالات.

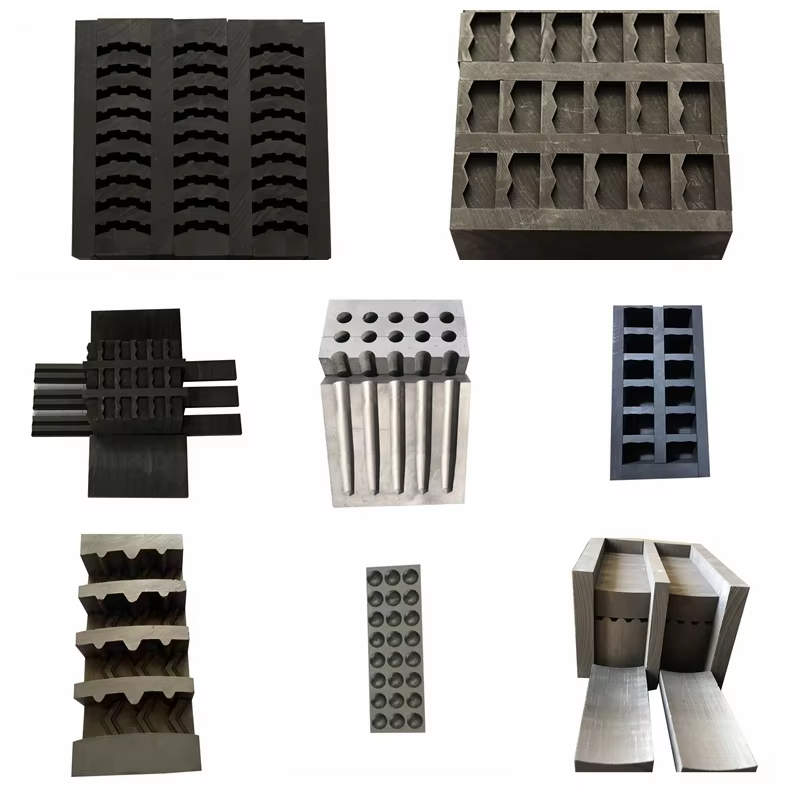

1. تمايز النوع: تصميم متنوع موجه نحو الوظيفة
حسب الشكل الهيكلي
القوالب الكروية: تستخدم لصب الأجزاء المعدنية أو السيراميكية الكروية عالية الدقة (مثل محامل التوربينات وصمامات المحرك). يحقق تصميم قناة التدفق الأمثل تعبئة موحدة، مما يقلل من وقت التبريد بأكثر من 20%.
قوالب غير منتظمة الشكل: مخصصة للأشكال الهندسية المعقدة (مثل الهياكل المسامية والأجزاء ذات الجدران الرقيقة)، مثل قوالب دعامة سبائك التيتانيوم لتطبيقات الفضاء الجوي. يتم تحقيق الدقة على مستوى الميكرون من خلال تقنية الطباعة ثلاثية الأبعاد.
القوالب المعيارية: تم تجميعها من وحدات متعددة، وهي مناسبة للتبديل بين مواصفات المنتج المتعددة، مما يقلل من تكاليف استبدال القالب.
حسب نوع العملية:
قوالب الصب بالقالب: تستخدم لصب المعادن ذات درجة انصهار منخفضة مثل الألومنيوم والمغنيسيوم تحت الضغط العالي. تحتاج قوالب الجرافيت المستخدمة في صب المعادن إلى تحمل ضغوط تتراوح من 50 إلى 150 ميجا باسكال، كما أن عمرها الافتراضي يتجاوز 100000 دورة.
قوالب التلبيد: تستخدم في تعدين المساحيق لحمل مساحيق المعادن (مثل الكربيد الأسمنتي ومواد المغناطيس الدائم الأرضية النادرة). يتم تحقيق التكثيف من خلال ارتفاع درجة الحرارة والضغط العالي (1000-2000 درجة مئوية). ويجب أن تكون هذه القوالب مقاومة للصدمات الحرارية.
قوالب الصب المستمر: تستخدم لإنتاج المنتجات الطويلة مثل سبائك الصلب وقضبان النحاس. تحتاج قوالب الجرافيت إلى العمل بشكل مستمر لعدة أشهر وتتطلب مقاومة تآكل عالية للغاية.
2. تركيب المواد: اختراق الأداء من خلال التعزيز المركب
المادة الأساسية: يتم استخدام الجرافيت المتوازن عالي النقاء كمادة أساسية، مع محتوى كربون أكبر من 99.9% ومحتوى رماد أقل من 0.01%، مما يضمن الاستقرار الكيميائي والتوصيل. على سبيل المثال، تتطلب قوالب الجرافيت من فئة أشباه الموصلات محتوى رماد أقل من 5 جزء في المليون لمنع الشوائب من تلويث الرقاقة.
مراحل التعزيز:
ألياف الكربون: تعمل على تحسين قوة الشد (≥12MPa) ومقاومة الصدمات، وتقليل معامل التمدد الحراري (CTE<1.5×10⁻⁶/°C)، ومناسبة لتطبيقات التسخين السريع.
الجسيمات المعدنية: مثل النيكل (Ni) أو الموليبدينوم (Mo)، تعزز التوصيل الحراري (≥150W/(m·K))، وتقصر دورة التلبيد.
جزيئات السيراميك: مثل كربيد السيليكون (SiC)، تعمل على تحسين مقاومة التآكل، وإطالة عمر العفن.
المواد المضافة: التشريب بزيت السيليكون أو ثاني كبريتيد الموليبدينوم (MoS₂) يقلل من معامل الاحتكاك، ويحقق تأثير التشحيم الذاتي؛ طلاء السطح مع نيتريد البورون (BN) أو الألومينا (Al₂O₃) يحسن مقاومة الأكسدة ومقاومة التآكل.
3. المزايا: التحسين المزدوج للأداء والتكلفة
مقاومة درجات الحرارة العالية ومقاومة الصدمات الحرارية
يمكن أن تعمل بشكل مستمر في درجات حرارة عالية تصل إلى 2000-3000 درجة مئوية ويمكن أن تتحمل التسخين والتبريد السريع (على سبيل المثال، التبريد السريع من 1000 درجة مئوية إلى درجة حرارة الغرفة)، وتجنب التشقق والتشوه. على سبيل المثال، في تلبيد الكربيد الأسمنتي، يجب أن تتحمل قوالب الجرافيت دورات تسخين متعددة، وتحدد مقاومتها للصدمات الحرارية معدل العائد بشكل مباشر.
دقة عالية وعمر افتراضي طويل: تصل دقة الأبعاد إلى ±0.005 مم، وخشونة السطح Ra<0.8μm، مما يقلل من المعالجة اللاحقة؛ العمر الافتراضي هو 3-5 أضعاف عمر القوالب المعدنية التقليدية، مما يقلل من تكرار الاستبدال وتكاليف التوقف.
التوصيل الحراري وتوفير الطاقة: التوصيل الحراري هو 2-5 مرات من الفولاذ، مما يتيح نقل الحرارة بسرعة، وتقصير وقت التبريد، وتقليل استهلاك الطاقة. على سبيل المثال، في صب سبائك الألومنيوم بالقالب، توفر قوالب الجرافيت طاقة أكثر بنسبة 40% من القوالب الفولاذية.
التخصيص وفعالية التكلفة: تدعم قوالب الجرافيت المخصصة تخصيص الحجم والشكل وصياغة المواد، مما يقلل من هدر المواد. على سبيل المثال، بالنسبة لإنتاج كميات صغيرة، يمكن تصميم قوالب مصغرة، مما يقلل من تكاليف كل استخدام.
4. الصناعات التطبيقية: المكونات الأساسية التي تغطي مجالات متعددة
الفضاء الجوي: يستخدم في تصنيع المكونات الحيوية مثل شفرات التوربينات وأجزاء المحرك، كما أن قوته العالية ومقاومته لدرجات الحرارة العالية تضمن الموثوقية في البيئات القاسية. على سبيل المثال، قوالب فوهة محرك الصاروخ يجب أن تتحمل درجات حرارة أعلى من 3000 درجة مئوية. صناعة السيارات: في صب المكونات مثل كتل المحرك وتروس علبة التروس، تحقق قوالب الجرافيت تشكيلًا عالي الدقة، مما يحسن أداء المنتج. على سبيل المثال، يجب أن تلبي قوالب أغلفة بطارية السيارة الكهربائية متطلبات الوزن الخفيف والختم.
أشباه الموصلات والإلكترونيات: باعتبارها حاملًا لعمليات مثل نمو الرقائق وتغليف الرقائق، فإن نقائها العالي ومعامل التمدد الحراري المنخفض يضمنان أداءً مستقرًا للجهاز. على سبيل المثال، يمكن لقوالب الجرافيت أن تقلل من التشوه الناتج عن الإجهاد الحراري في تصنيع رقائق السيليكون.
علم المعادن وتعدين المساحيق: يستخدم لتشكيل مواد مثل سبائك الصلب والسبائك الصلبة، ومقاومة تآكل المعدن المنصهر. على سبيل المثال، في صهر الأتربة النادرة، يجب أن تكون قوالب الجرافيت على اتصال مع الوسائط شديدة التآكل لفترات طويلة؛ مقاومتها للتآكل تتفوق بشكل كبير على حاويات السيراميك التقليدية.
مجال الطاقة الجديد: في تلبيد مواد بطارية الليثيوم (مثل مساحيق الأقطاب الكهربائية الإيجابية والسلبية)، تضمن قوالب الجرافيت نقاء المواد واستقرار الأداء، مما يساهم في تطوير البطاريات ذات كثافة الطاقة العالية.
