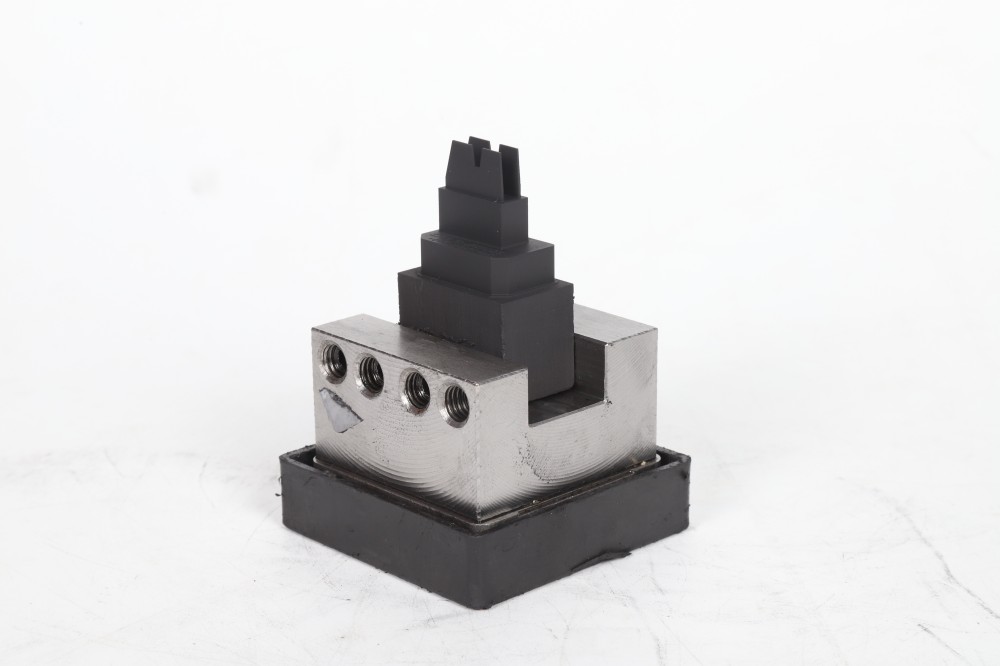

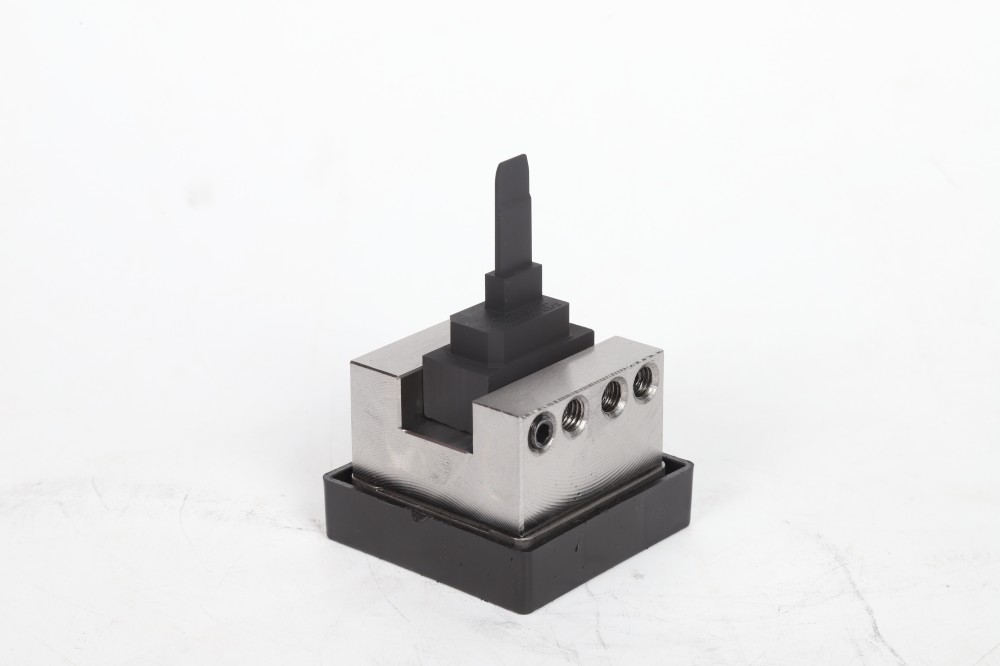

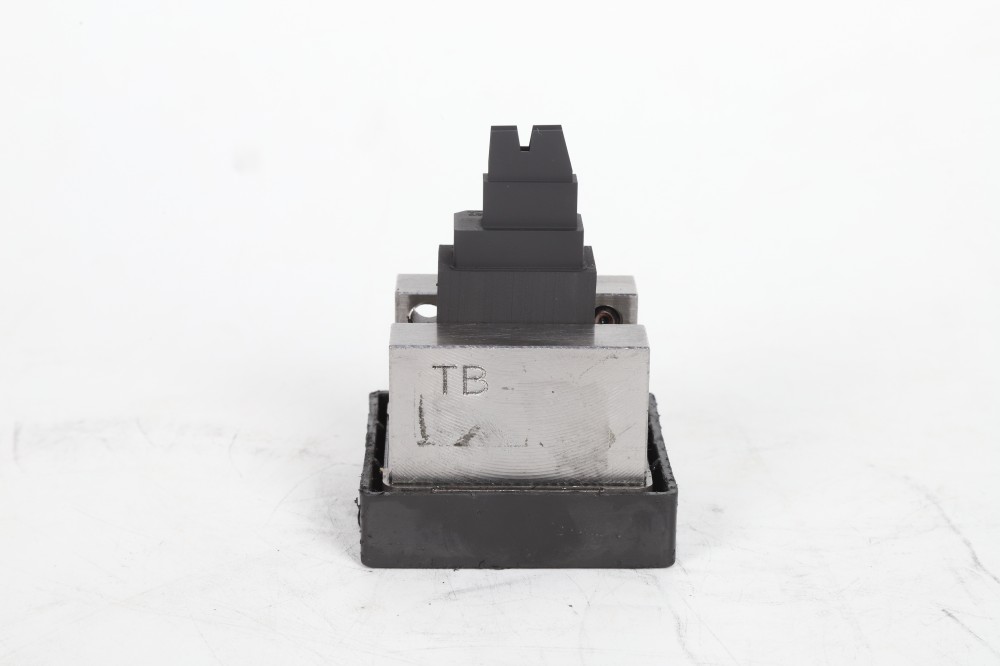

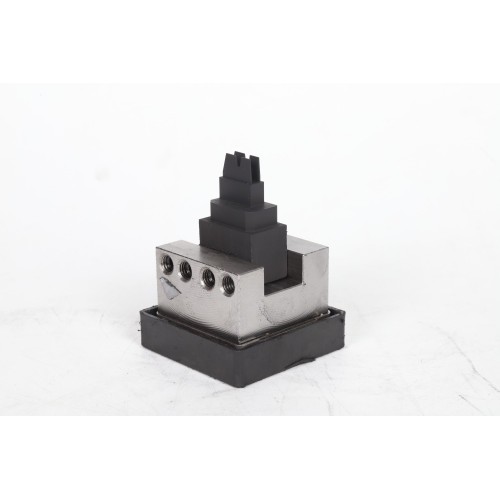

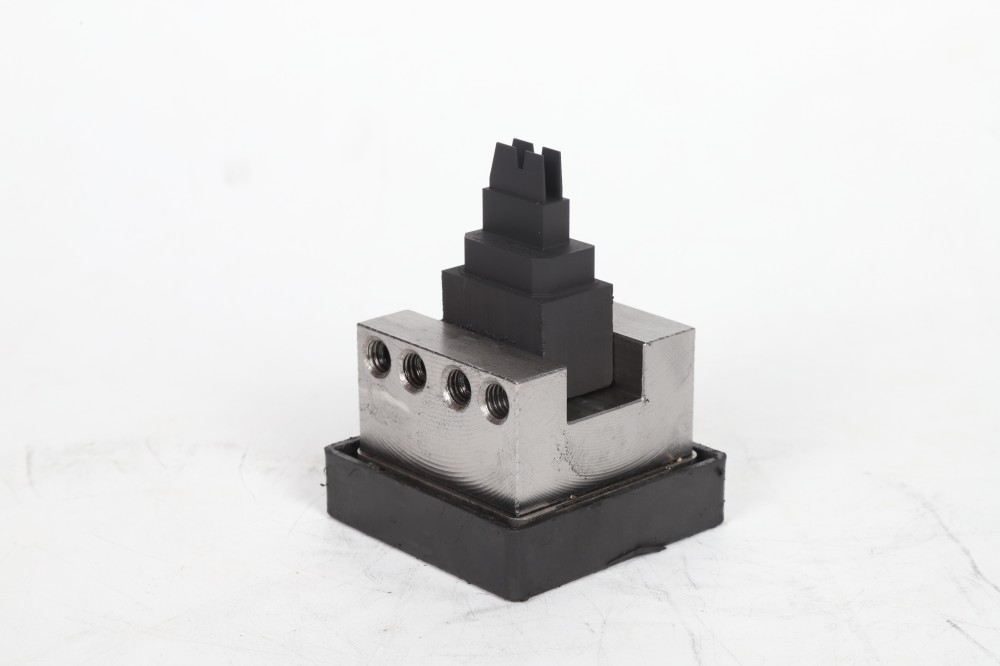

قطب جرافيت دقيق لتركيبات 3R
1. تكوين المواد
يستخدم قطب الجرافيت الدقيق لتركيبات 3R أقطاب الجرافيت عالية النقاء كمادة أساسية. محتوى الكربون الخاص به هو عادة ≥99.5%، ومحتوى الشوائب (مثل الكبريت والرماد) منخفض للغاية (≥0.05%)، مما يضمن الموصلية العالية (المقاومة ≥7.0μΩ·m) ومقاومة درجات الحرارة العالية (نقطة الانصهار> 3500 درجة مئوية). تضيف بعض المنتجات المتطورة ألياف الكربون (1%-3%) أو الجسيمات النانوية (مثل السيليكون والبورون) لتحسين القوة الميكانيكية (قوة الانثناء ≥15MPa) ومقاومة الصدمات الحرارية (مع تحمل اختلافات درجة الحرارة اللحظية التي تبلغ 3000 درجة مئوية).
حالة نموذجية: على سبيل المثال، يستخدم قطب الجرافيت المتوازن عملية الضغط المتوازن ويخضع لمعالجة الجرافيت بدرجة حرارة عالية عند 2800 درجة مئوية، مما يحقق كثافة مادة تبلغ 1.82 جم/سم مكعب، متفوقة بشكل كبير على أقطاب الجرافيت العادية (1.50-1.65 جم/سم مكعب)، مما يجعلها مناسبة لمعالجة EDM عالية الدقة.
2. ميزات المظهر
التحكم في الأبعاد عالي الدقة:
القطر والطول: نطاق القطر القياسي 20-200 مم، الطول حتى 500 مم، التحكم في التسامح ضمن ± 0.01 مم، متوافق مع الواجهات المعيارية للتركيبات 3R (على سبيل المثال، فتحة تحديد المواقع 54 × 54 مم لدرج 3R-651.7EP).
خشونة السطح: بعد الطحن الدقيق، تصبح خشونة السطح Ra<0.4μm، مما يقلل انحراف التفريغ أثناء معالجة EDM ويحسن جودة السطح (Ra<0.8μm).
تصميم التحسين الهيكلي:
الهيكل المجوف: تعتمد بعض الأقطاب الكهربائية تصميمًا مجوفًا (على سبيل المثال، سمك الجدار 5 مم)، مما يقلل الوزن (أخف بنسبة 30% من الأقطاب الكهربائية الصلبة) مع الحفاظ على الصلابة، مما يسهل التعامل الآلي.
المكونات المتكاملة: على سبيل المثال، تحتوي الأقطاب الكهربائية على فتحات تنظيف مدمجة (قطر 7 مم) لإزالة الرقائق بشكل متزامن أثناء المعالجة، وتجنب المعالجة الثانوية.
مقاومة التآكل ووضع العلامات:
معالجة الطلاء: طلاء النيكل (سمك 5-10 ميكرومتر) أو طلاء PTFE يعزز مقاومة التآكل ويتكيف مع بيئات التبريد.
النقش بالليزر: يتم نقش رقم الطراز ورقم الدفعة والمعلومات الأخرى بالليزر على سطح القطب الكهربائي، مما يدعم إمكانية تتبع الجودة.
3. مجالات التطبيق
تصنيع التفريغ الكهربائي (EDM):
تصنيع القوالب الدقيقة: أقطاب الجرافيت edm في تصنيع قوالب السيارات (على سبيل المثال، المصدات والشبكات)، والجمع بين تركيبات 3R وأقطاب الجرافيت يحقق دقة على مستوى الميكرون (التكرار ≥ ± 0.002 مم) وخشونة السطح Ra ≥ 0.6μm.
التصنيع الدقيق: على سبيل المثال، في تصنيع الثقوب الدقيقة لقوالب إطار الرصاص LED (قطر الثقب ≥ 0.1 مم)، يمكن أن تصل نسبة طول القطب إلى القطر (L/D) إلى 10:1، بالاعتماد على مقاومة الاهتزاز لمثبتات 3R لمنع كسر القطب.
التصنيع باستخدام الحاسب الآلي الجرافيت:
تصنيع خماسي المحاور: يدعم التصميم المعياري لتركيبات 3R التغيير السريع للأقطاب الكهربائية السطحية المنحنية المعقدة، والتكيف مع التشغيل متعدد العمليات لقوالب شفرات الفضاء الجوي، مما يقلل وقت تصنيع القطعة الواحدة بنسبة 40%.
تصنيع الأقطاب الكهربائية بنسبة عرض إلى ارتفاع عالية: عندما يصل طول القطب الكهربائي إلى 500 مم، فإن صلابة التركيب تمنع اهتزاز التصنيع، مما يضمن دقة الأبعاد.
خطوط الإنتاج الآلي:
التحميل والتفريغ الآلي: تم دمج تركيبات 3R مع الأنظمة الآلية لتحقيق استبدال القطب الكهربائي بدون طيار، مع وقت تغيير قالب قطعة واحدة يبلغ ≥15 ثانية، مما يحسن كفاءة خط الإنتاج.
إمكانية تتبع البيانات: تحتوي بعض التركيبات على شرائح RFID مدمجة لتسجيل معلمات معالجة القطب الكهربائي (مثل عدد التفريغ وكمية التآكل)، مما يدعم إمكانية تتبع الجودة.
المجالات الناشئة:
تصنيع أشباه الموصلات: في معالجة الرقاقات، تلبي الدقة الفائقة لتركيبات 3R (دقة تحديد المواقع ±±0.001 مم) المتطلبات الصارمة للطباعة الحجرية الضوئية لتحديد موضع القطب الكهربائي.
طباعة الجرافيت ثلاثية الأبعاد المخصصة: يتم استخدام التركيبات المخصصة لتلبيد أقطاب الجرافيت بالليزر، مما يقلل من تشوه الطباعة عن طريق تحسين توزيع قوة التثبيت.
4. اتجاهات الصناعة ودراسات الحالة
الاتجاهات: مع ترقية التصنيع الذكي، تتطور أقطاب الجرافيت المستخدمة في تركيبات 3R نحو الذكاء والتكامل، مثل دمج مستشعرات القوة لمراقبة قوة التثبيت أو تحقيق مراقبة الحالة عن بعد من خلال إنترنت الأشياء.
دراسة الحالة: اعتمدت إحدى الشركات المصنعة لمكونات الطيران أقطاب وتركيبات سلسلة MacroHP من System 3R، مما أدى إلى تقصير دورة معالجة القالب بنسبة 30% وتقليل تكاليف المخزون بنسبة 25% من خلال إدارة التركيبات الموحدة.
