تعد قوالب الجرافيت لأسطح ثني الزجاج من الأدوات الأساسية في عمليات ثني الزجاج ثلاثي الأبعاد. بعد تليين الزجاج عن طريق التسخين بدرجة حرارة عالية، فإن التجويف الداخلي للقالب، بسطحه المنحني المحدد مسبقًا، يضفي شكلًا محددًا على الزجاج، مما يؤثر بشكل مباشر على تشطيب السطح، ودقة الانحناء، وتكلفة الإنتاج للمنتج النهائي.
1. تمايز النوع: تصميمات متنوعة موجهة نحو الوظيفة
حسب الشكل الهيكلي
قوالب التجويف المفرد: مناسبة لإنتاج كميات صغيرة أو الزجاج أحادي المواصفات، مثل تشكيل السطح المنحني ثلاثي الأبعاد للأغطية الأمامية والخلفية للهاتف المحمول. يحتوي تجويف القالب على سطح منحني واحد محدد مسبقًا.
قوالب متعددة التجاويف: تحقيق إنتاج دفعة من خلال دمج تجاويف متعددة، على سبيل المثال، تشكيل 4-8 قطع من زجاج الهاتف المحمول في وقت واحد، مما يحسن الكفاءة ويقلل تكلفة الوحدة.
القوالب المعيارية: يتم تجميعها من وحدات قابلة للفصل، مما يدعم التبديل السريع بين مواصفات التجويف المختلفة للتكيف مع احتياجات الإنتاج متعدد الأصناف بكميات صغيرة.
حسب نوع العملية
قوالب التشكيل الحراري: قم بالضغط عن طريق إغلاق القوالب العلوية والسفلية، مما يؤدي إلى التصاق الزجاج بالسطح المنحني لتجويف القالب عند درجة حرارة عالية. مناسب للأشكال ثلاثية الأبعاد المعقدة (مثل زجاج السيارات المنحني).
صب امتزاز الفراغ: يستخدم الشفط الفراغي لربط الزجاج بإحكام بتجويف القالب، مما يقلل من التشوه الناتج عن الضغط. مناسب لقولبة الزجاج الرقيق جدًا (على سبيل المثال، أقل من 0.3 مم).
صب الجاذبية: يعتمد على وزن الزجاج ليترهل بشكل طبيعي ويلتصق بتجويف القالب عند درجات حرارة عالية. مناسب للأسطح المنحنية البسيطة (مثل الزجاج 2.5D).
2. ميزات المظهر: مزيج من الدقة والمتانة

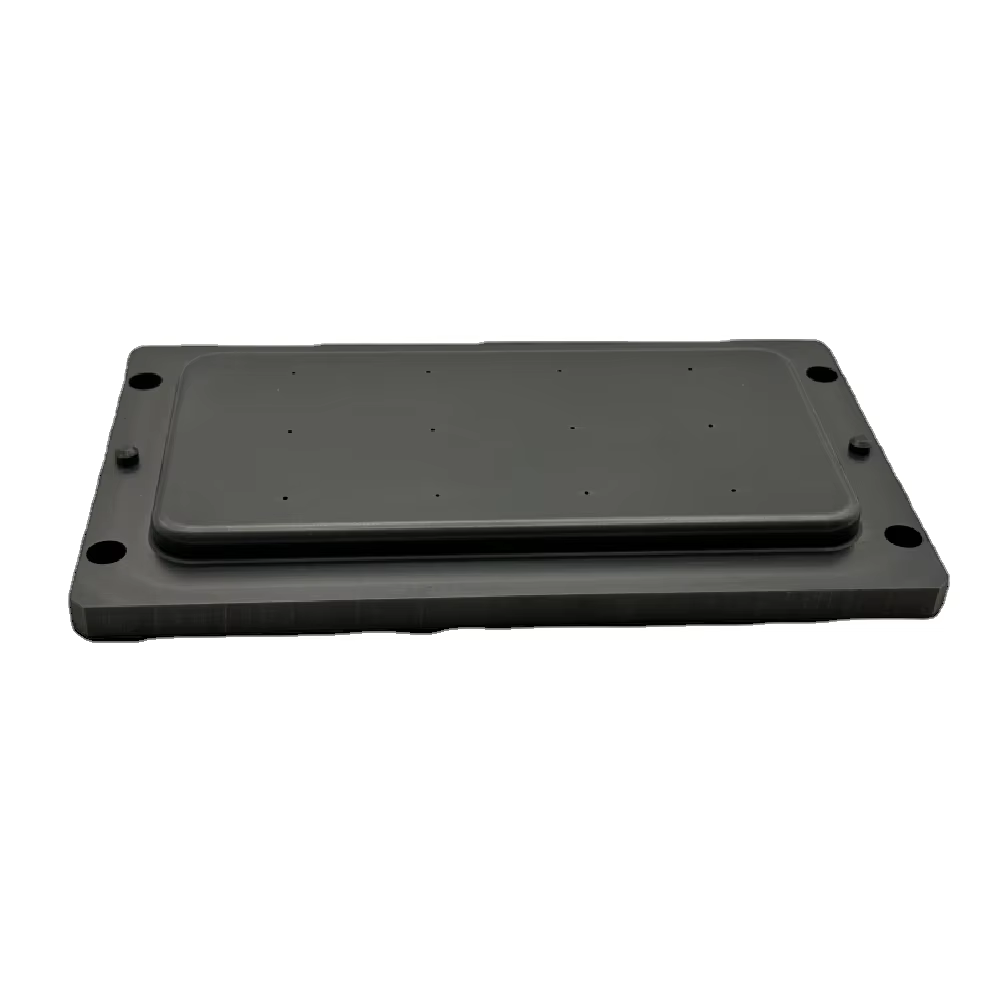

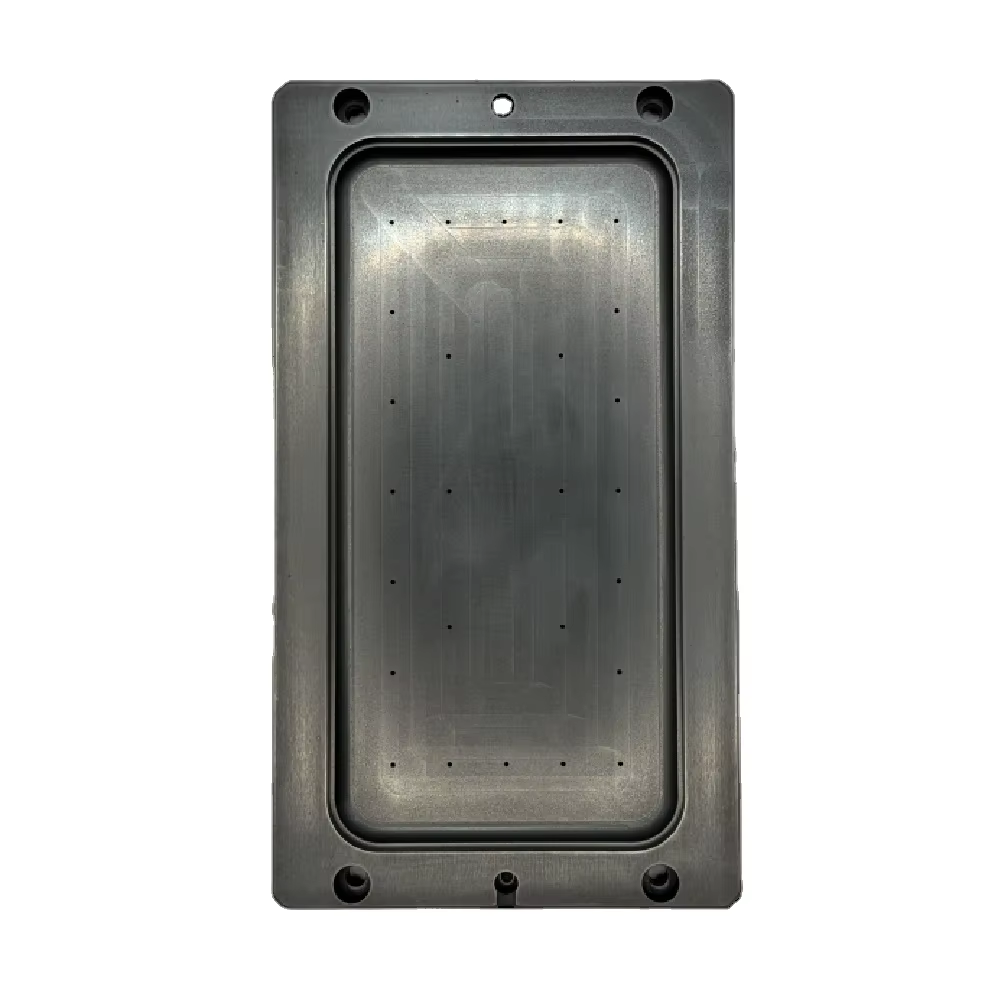

الشكل الأساسي: قوالب الجرافيت هي في المقام الأول مستطيلات على شكل حرف U. تجويف القالب عبارة عن سطح منحني محدد مسبقًا (على سبيل المثال، سطح كروي أو أسطواني أو حر)، بأبعاد مخصصة وفقًا لمواصفات الزجاج (على سبيل المثال، تبلغ أبعاد قالب زجاج الهاتف المحمول حوالي 150 مم × 75 مم × 30 مم).

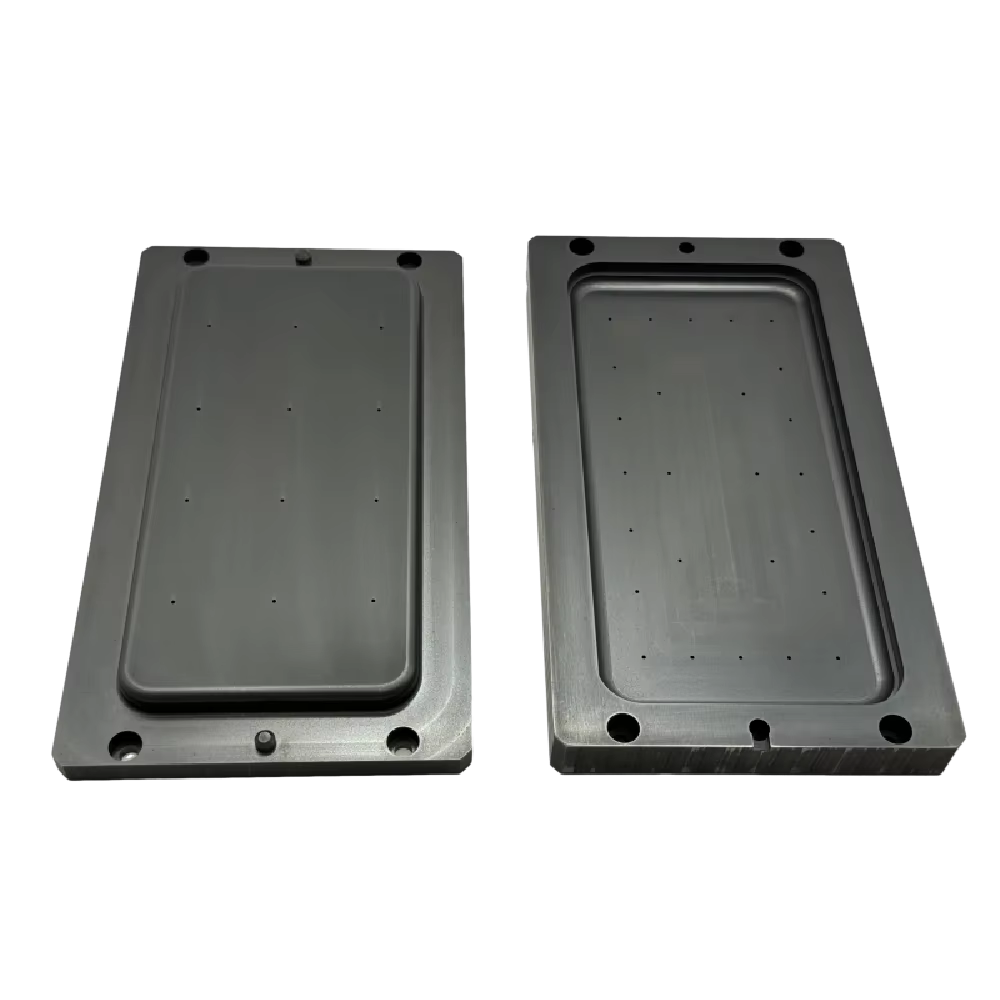

تتم محاذاة القوالب العلوية والسفلية بدقة باستخدام دبابيس وثقوب تحديد الموقع، مما يضمن خطأ محاذاة <0.01 مم عند إغلاق القالب.
المعالجة السطحية: التلميع الدقيق: تبلغ خشونة السطح Ra لتجويف القالب ≥0.05μm، مما يحقق تأثير المرآة، ويقلل الاحتكاك بين الزجاج والقالب، ويمنع الخدوش.
طلاء مضاد للأكسدة: مثل طلاء كربيد التيتانيوم (TiC) أو طلاء نيتريد البورون (BN)، مما يعزز مقاومة الأكسدة في درجات الحرارة العالية ويطيل عمر القالب إلى أكثر من 100000 دورة.
هيكل القالب: تم تصميم زاوية مسودة تتراوح من 0.5 درجة إلى 1 درجة عند حافة تجويف القالب، جنبًا إلى جنب مع طلاء السطح، لضمان التشكيل السلس بعد قولبة الزجاج.
3. تركيب المواد: اختراقات عالية في أداء التعزيز والنقاوة المركبة
المادة الأساسية: تعتمد على الجرافيت المتوازن عالي النقاء، مع محتوى الكربون > 99.9% ومحتوى الرماد <0.01%، مما يضمن الاستقرار الكيميائي والتوصيل الحراري (التوصيل الحراري ≥120 واط/(م·ك)).
على سبيل المثال، تتطلب قوالب زجاج الهواتف المحمولة استخدام جزيئات دقيقة من الجرافيت بحجم جسيمات أقل من أو يساوي 5 ميكرومتر لتقليل عيوب السطح.
مرحلة التعزيز:
كربيد السيليكون (SiC): يحسن مقاومة التآكل، ويطيل عمر القالب، وهو مناسب لخطوط الإنتاج كبيرة الحجم.
الجزيئات المعدنية (مثل النيكل Ni): تعمل على تحسين التوصيل الحراري، وتقصير وقت التبريد، وتحسين كفاءة الإنتاج.
جزيئات السيراميك (مثل الألومينا Al₂O₃): تعمل على تحسين مقاومة الصدمات الحرارية ومنع تشقق العفن أثناء التسخين والتبريد السريع.
مواد الطلاء: طلاءات ترسيب البخار الفيزيائي (PVD): مثل التيتانيوم (Ti) أو كربيد التيتانيوم (TiC)، بسمك 2-5 ميكرومتر، مما يوفر حماية من التشكيل والأكسدة.
طلاءات ترسيب البخار الكيميائي (CVD): مثل نيتريد البورون (BN)، بسمك 1-3 ميكرومتر، ومناسبة لبيئات درجات الحرارة العالية (> 2000 درجة مئوية).
4. خيارات التخصيص: مرنة لتلبية الاحتياجات الفردية.
تخصيص الحجم: يدعم ضبط طول القالب وعرضه وعمقه وفقًا لمواصفات الزجاج، مثل تخصيص قوالب طويلة جدًا (الطول > 200 مم) للهواتف ذات الشاشات القابلة للطي.
تخصيص الشكل: من خلال النمذجة ثلاثية الأبعاد وتقنية النقش باستخدام الحاسب الآلي، يمكن لقوالب الزجاج المنحني الساخن ثلاثية الأبعاد تحقيق تصنيع القوالب للأسطح المنحنية المعقدة (مثل الأسطح غير المتماثلة والأسطح الانتقالية متعددة الانحناءات)، مما يلبي احتياجات التصميم المبتكر.
تقوم قوالب الجرافيت المخصصة بضبط نقاء الجرافيت ونسبة التعزيز وفقًا لنوع الزجاج (على سبيل المثال، زجاج جير الصودا، زجاج كورنينج غوريلا)، على سبيل المثال، زيادة محتوى كربيد السيليكون للزجاج عالي الصلابة.
التشطيبات السطحية المخصصة: توفر خيارات طلاء متنوعة (على سبيل المثال، TiC، BN، Al₂O₃) للتكيف مع بيئات المعالجة المختلفة؛ يدعم القوام السطحي المخصص لتعزيز ملمس الزجاج المضاد للوهج أو اللمس.
